快速开始

📖 阅读信息

阅读时间：2 分钟 | 中文字符：791 | 有效代码行数：94

快速入门旨在帮助您从零开始体验如何在UE中使用React UI开发出一套简单的编辑器工具界面。在这过程中，我们将借助AI Coding来实现所有代码逻辑，以此说明AI Coding可以为UE的原生UI开发带来什么样的可能性。最后我们也会介绍游戏UI的创建和使用，以及对 React UI 的运行原理做简单讲解。

整篇文章内容划分成九个部分，它们分别是：

  • 插件安装
  • 环境初始化
  • 创建编辑器UI
  • AI Coding
  • 预览和运行
  • 创建游戏UI
  • 脚本打包
  • 目录解读
  • 原理介绍

我们推荐您按以上顺序依次阅读并实践，您也可以选择您感兴趣的任意章节进行查看。

插件安装

插件的安装方式有两种：一）直接下载使用对应引擎版本的预编译版本；二）从源码编译。 接下来我们将具体介绍这两种安装方式的操作步骤。

预编译版本

从github项目的Release中选择您对应的引擎版本插件下载预编译好的zip文件。例如UE5.4对应的预编译版本文件名为ReactorUMG_UE5_4.zip。 下载解压后您可以选择放置到引擎插件目录，也可以放置到项目目录（推荐）。

  • 引擎插件目录

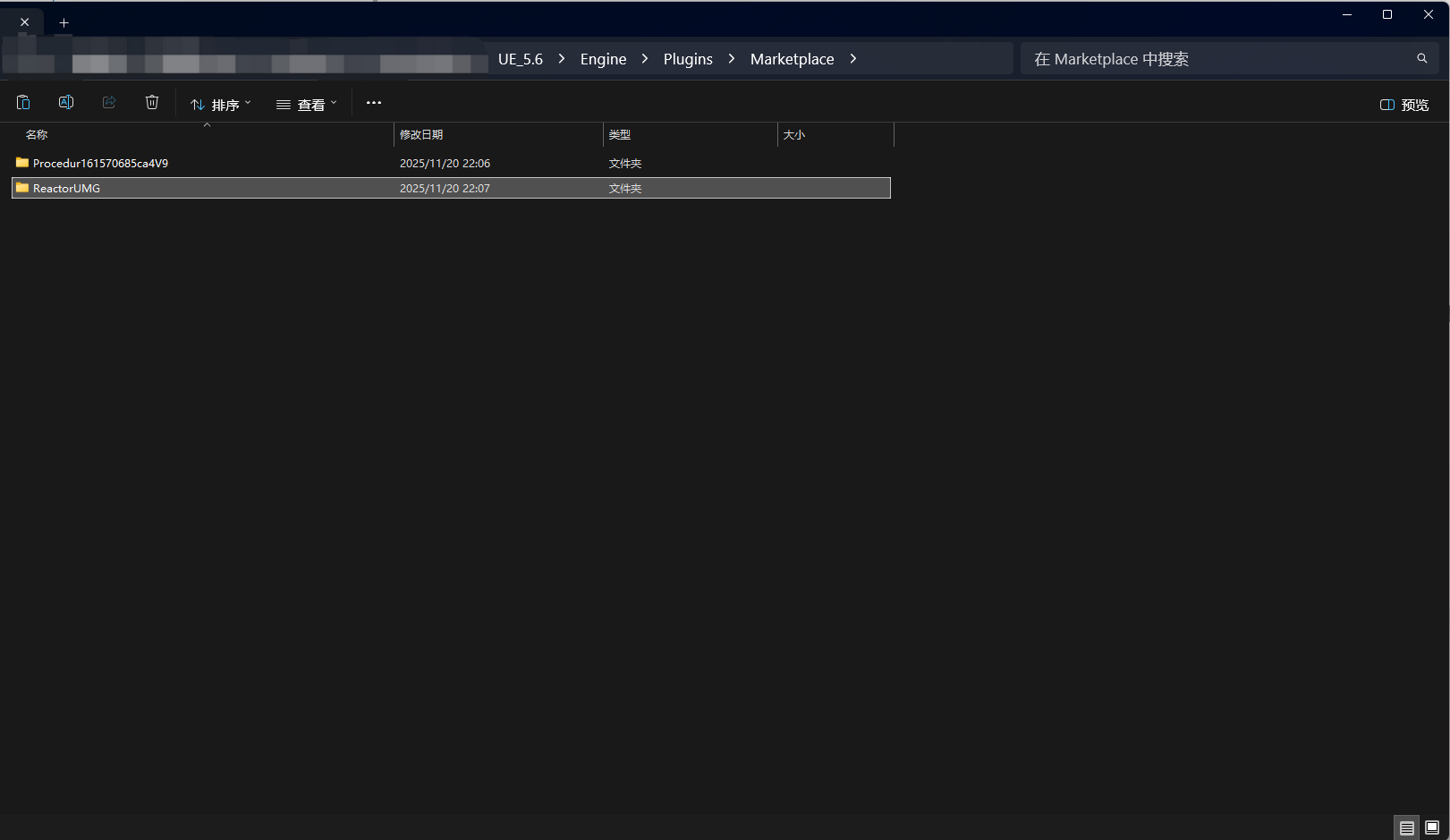

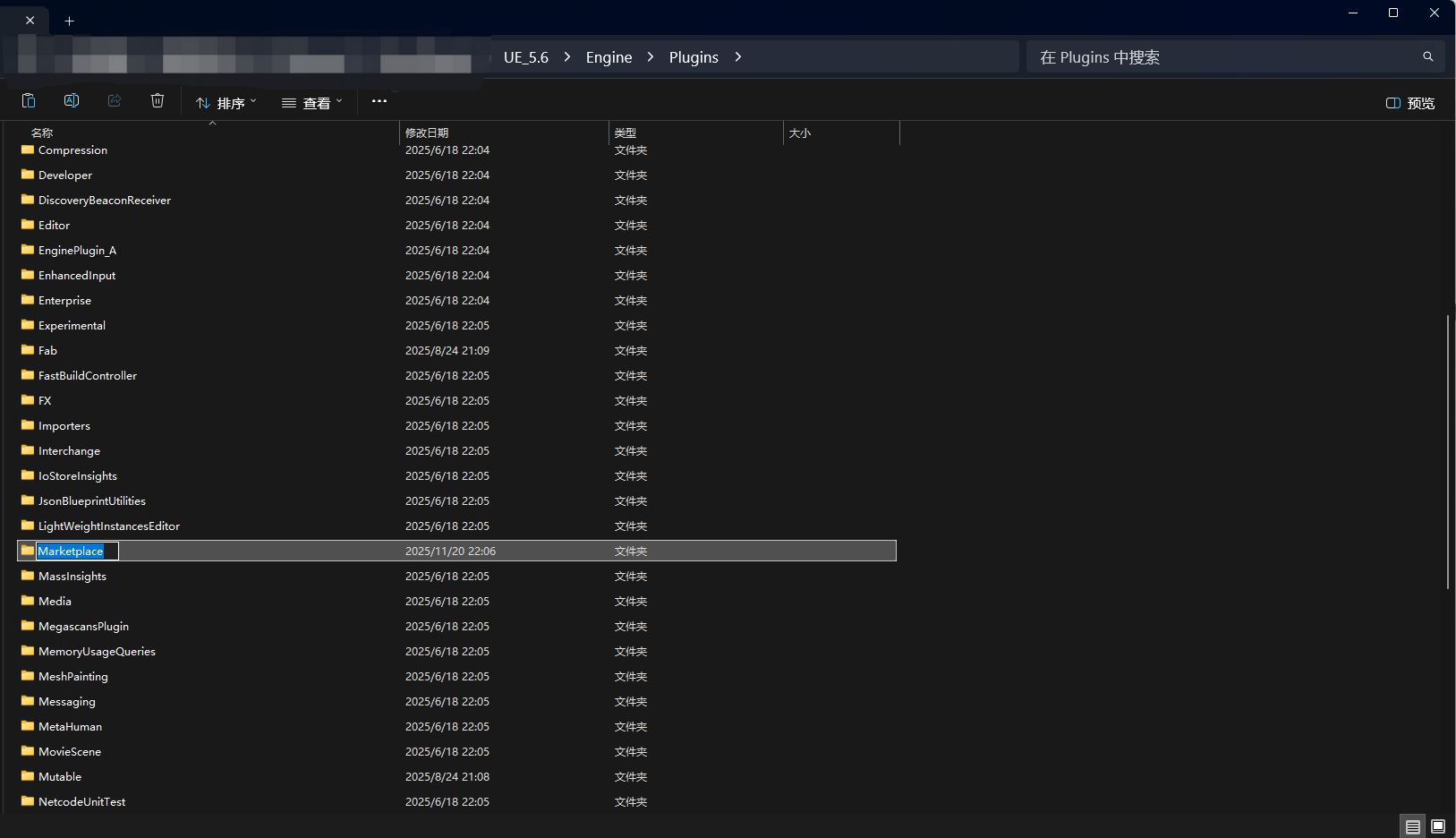

将zip文件解压后得到的ReactorUMG目录拷贝到Engine/Plugins/Marketplace/下（如果在Engine/Plugins没有Marketplace目录，那么直接新建一个文件夹即可）

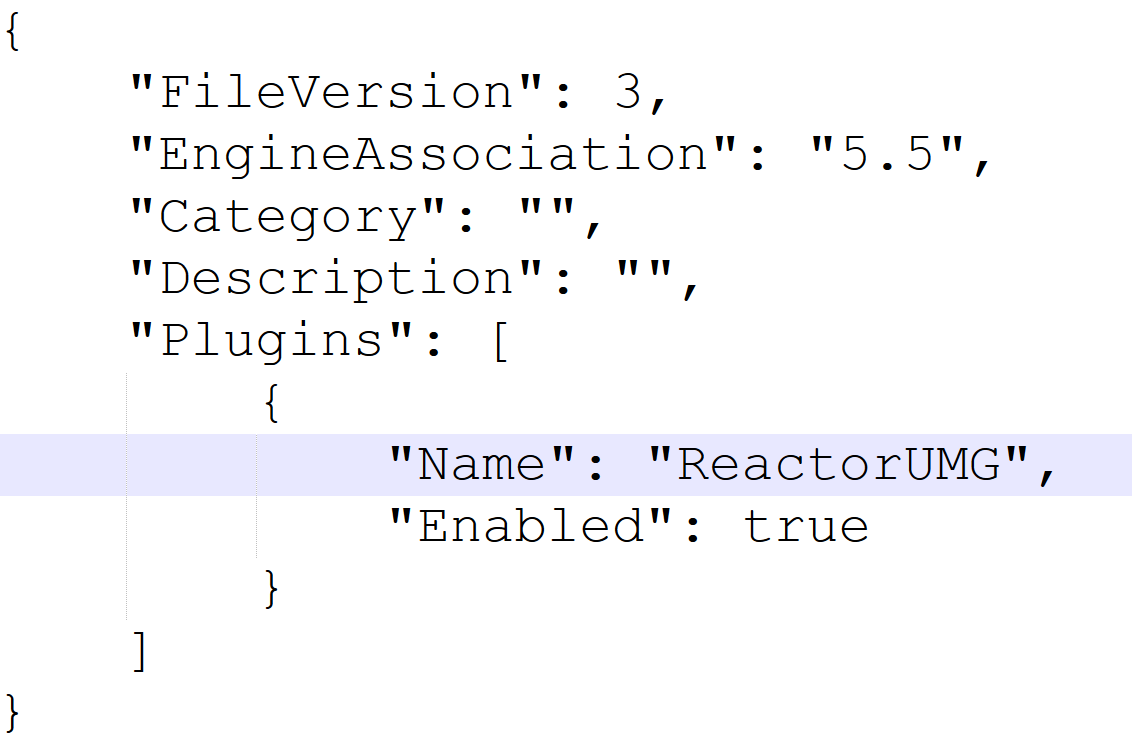

并且在项目的MyProject.uprojectuproject文件中启用插件：

  • 项目目录（推荐）

我们强烈推荐直接安装到项目目录，安装到引擎目录会影响所有项目。

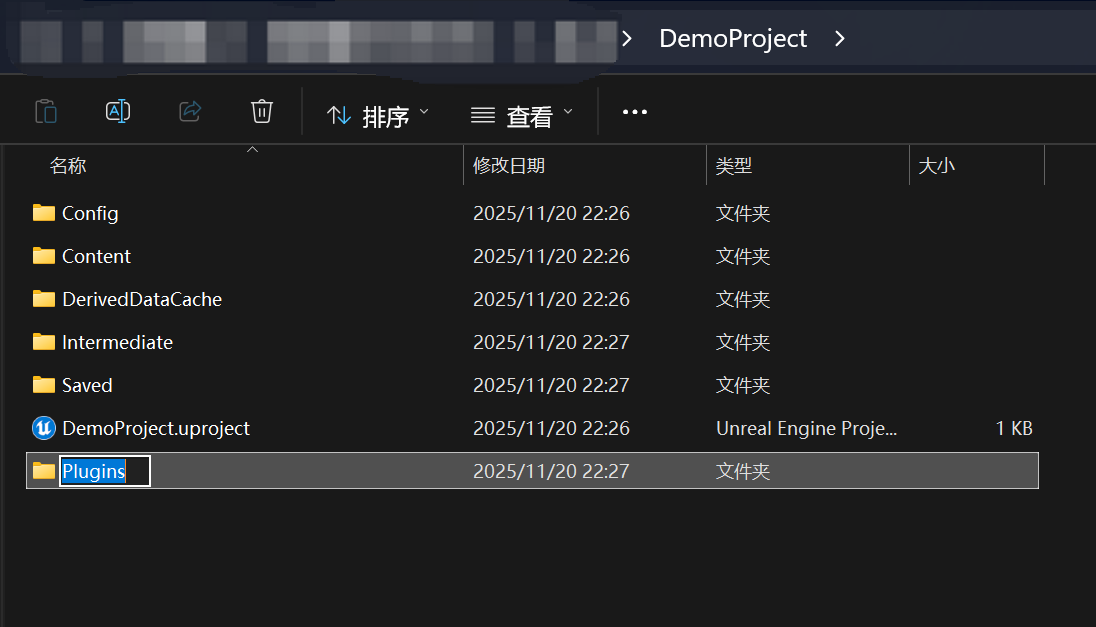

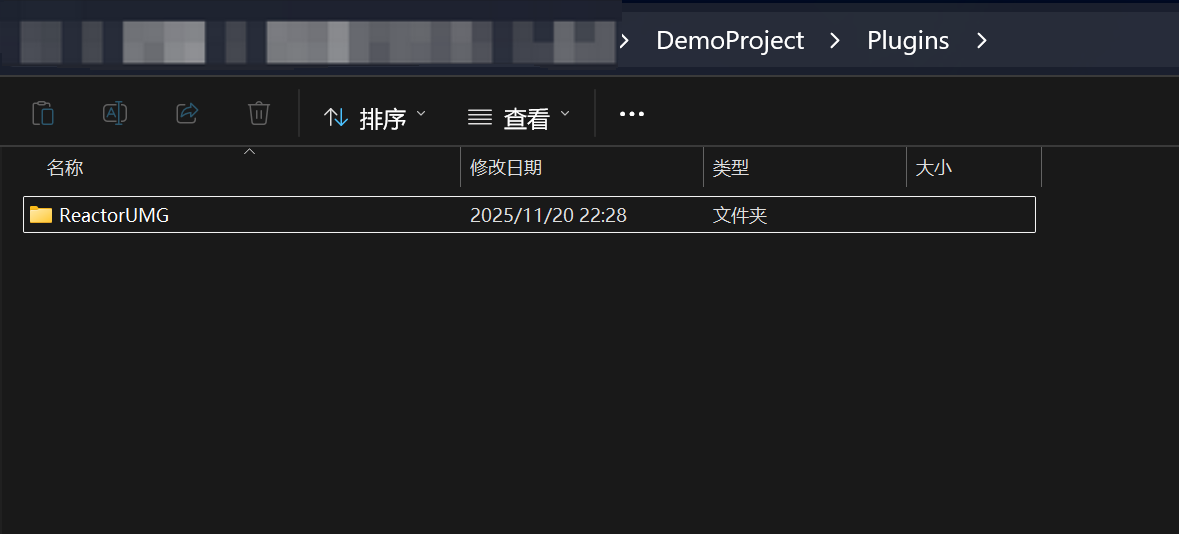

将zip文件解压后得到的ReactorUMG目录放置到项目的Plugins目录，参考以下示例：

源码编译

源码编译适用于大多数有UE程序经验的开发者，适合在C++项目或源码版引擎下使用，下面不赘述具体的编译过程，只列出关键步骤。

  • 下载插件源码放置到项目Plugins目录；
  • 完成环境初始化；
  • 重新生成Visual Studio project files；
  • 在Visual Studio或Rider中执行编译，并启动项目；

环境初始化

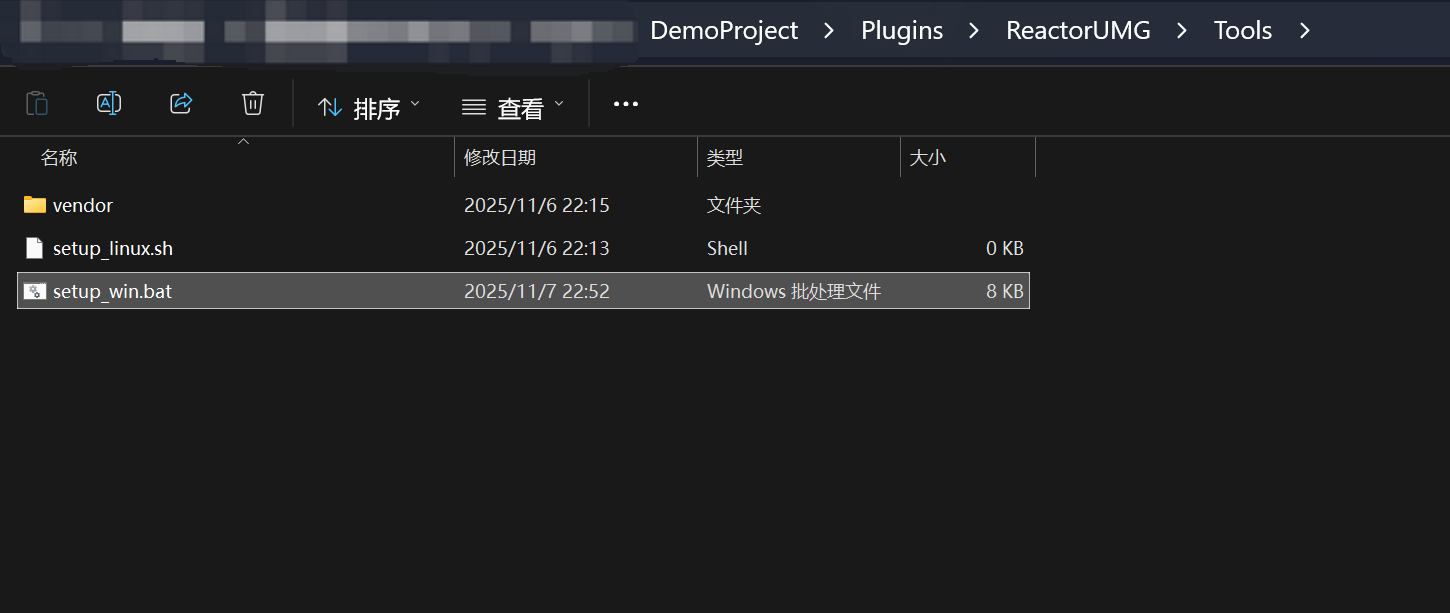

进入插件目录，找到Plugins/ReactorUMG/Tools/setup_win.bat环境初始化脚本。

注：暂不支持setup_linux.sh。

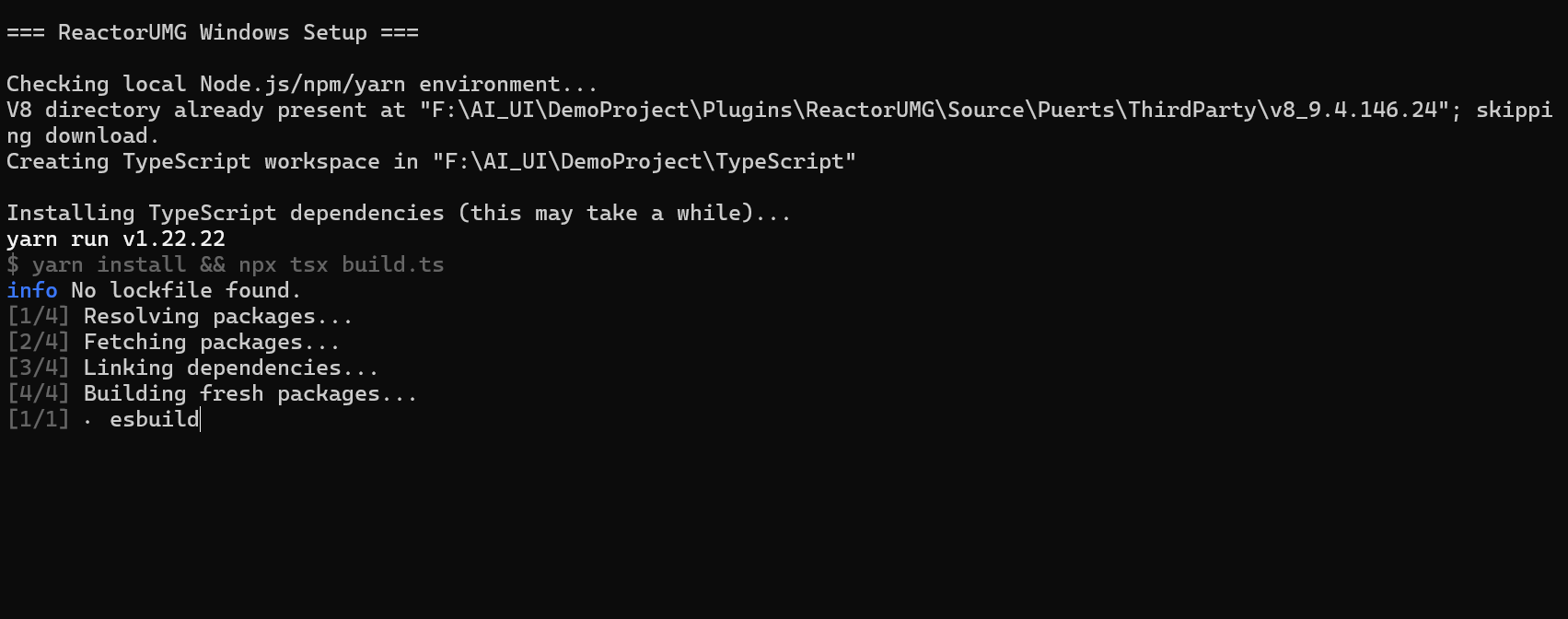

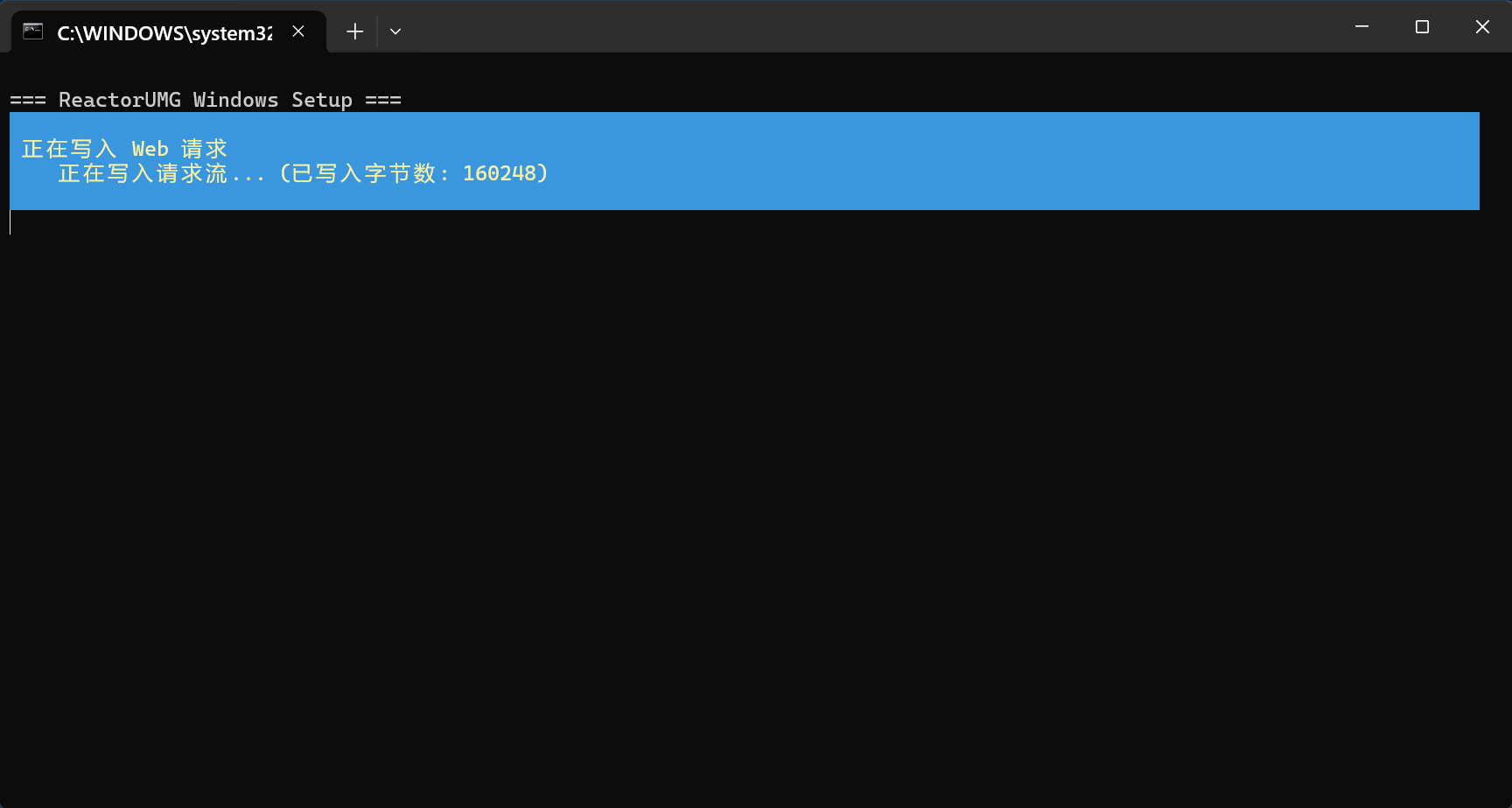

双击执行，执行过程如下：

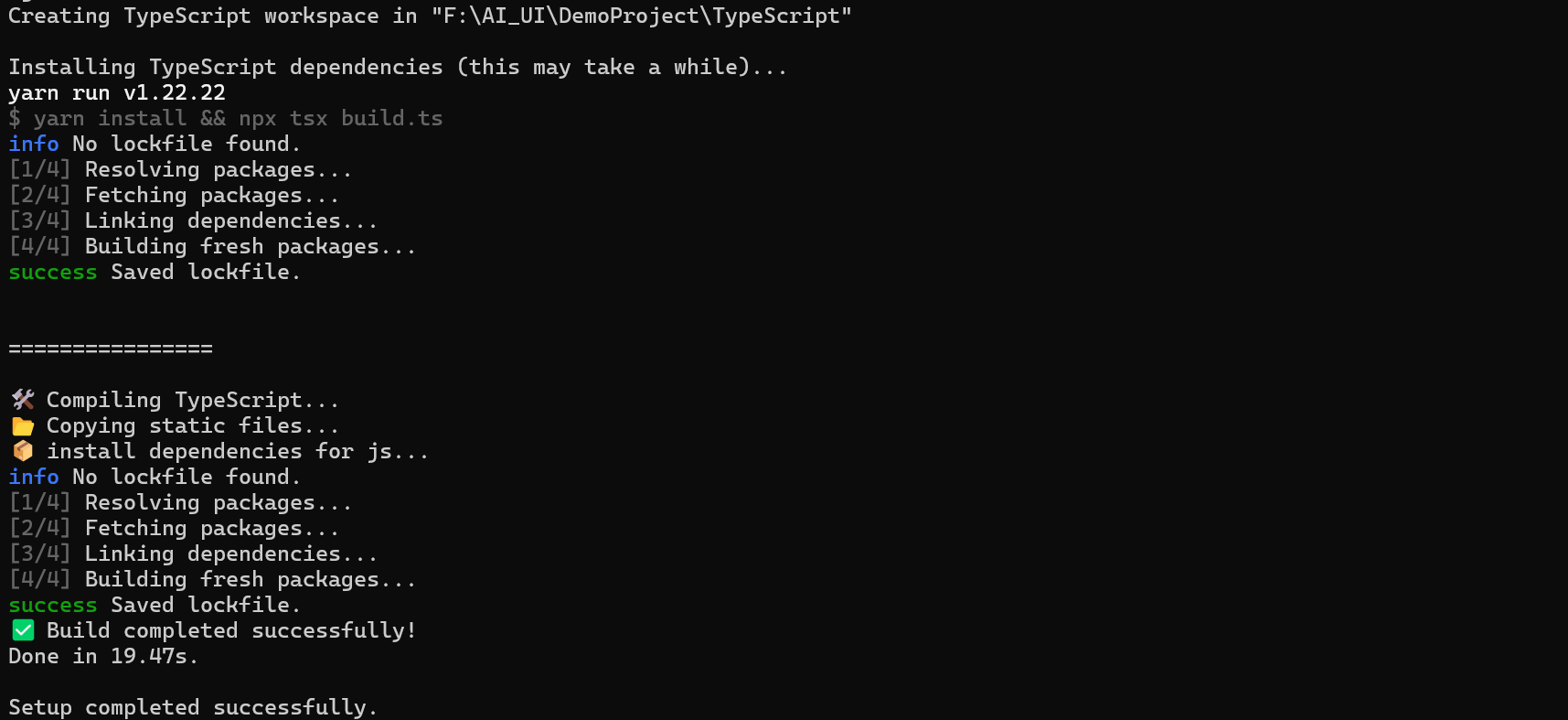

初始化完成信息提示。

环境初始化完成后就可以双击uproject文件来启动项目了。

创建编辑器UI

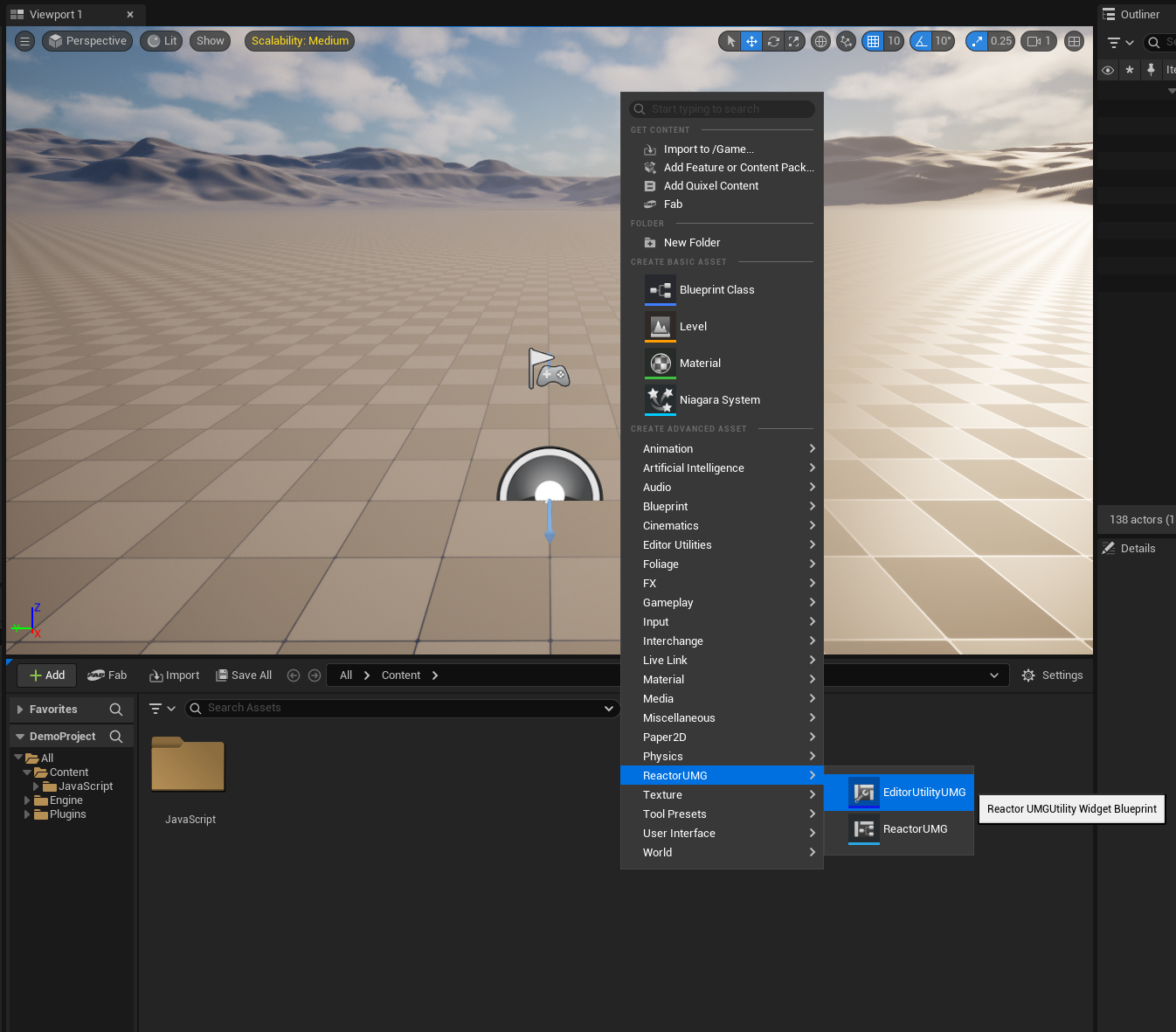

启动编辑器后，在内容浏览器的空白处点击右键弹出资产创建菜单，选中ReactorUMG->EditorUtilityUMG。

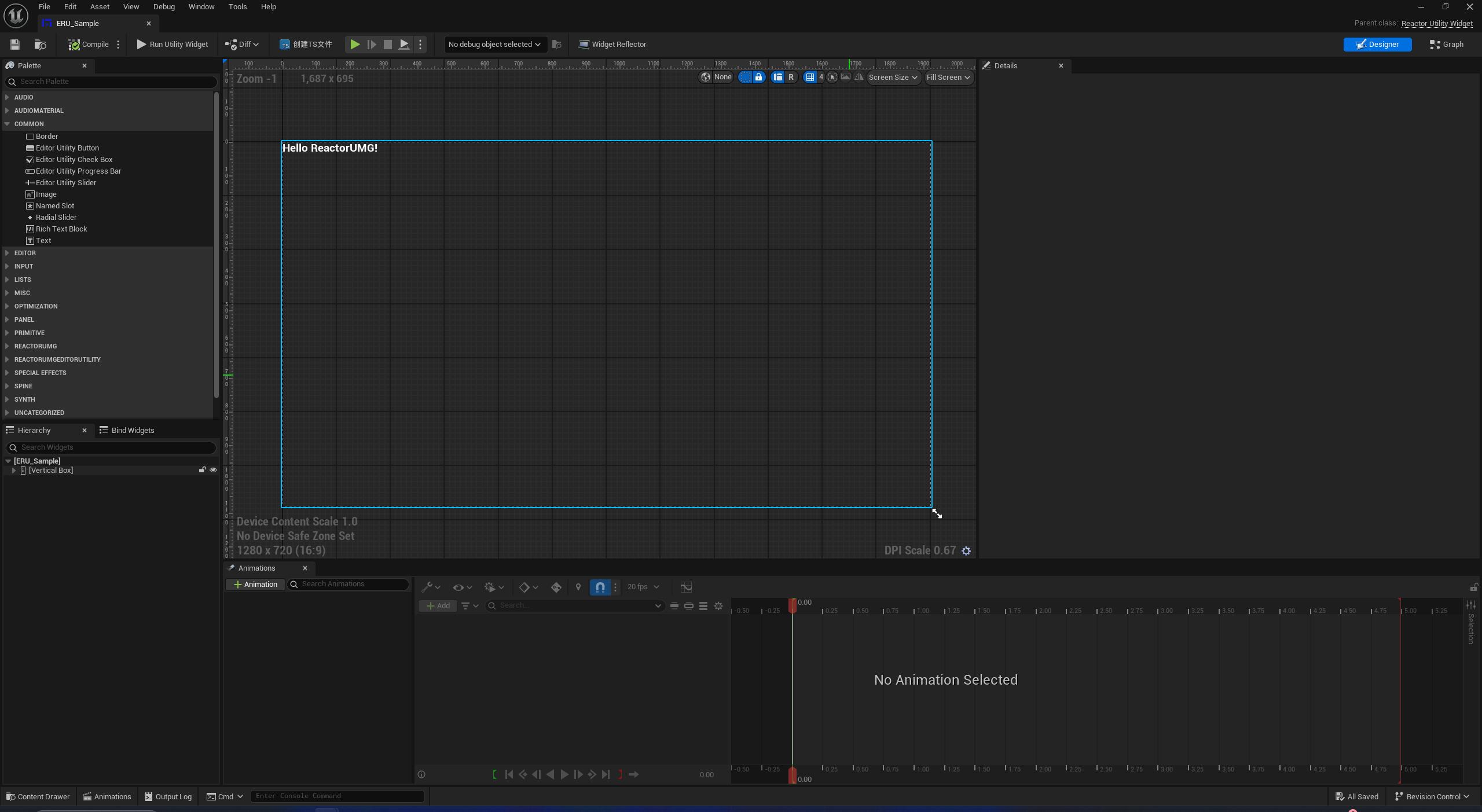

将资产重命名为ERU_Sample，双击打开编辑器，首次打开会执行编译TS的操作，打开后我们能看到默认界面。

编辑器UI资产建议以ERU_前缀进行规范命名，游戏UI建议以RU_前缀命名。

AI Coding

打开脚本工程

使用任意代码编辑器（VS Code/Cursor/WindSurf/Antigravity）打开ProjectDir/TypeScript目录，并找到ERU_Sample对应的tsx脚本文件，位于ProjectDir/TypeScript/src/Editor/ERU_Sample/ERU_Sample.tsx，如下图所示：

路径说明

  1. TypeScript是ReactUMG的工程项目目录，由模板产生；

  2. TypeScript/src/Editor目录用于存放编辑器UI资产的所有脚本文件，子目录的命名规则为TypeScript/src/Editor/<AssetName>，<AssetName>为UE中的资产名。

  3. TypeScript/src/Editor/<AssetName>目录下默认会产生三个文件，分别为index.ts、launch.tsx、<AssetName>.tsx，其中<AssetName>.tsx是主界面脚本，新增代码写到此脚本文件中；其余两个文件不在这里讲述，详细内容查看目录解读。

编写示例

现在我们来做一个打开地图的小工具，输入以下提示词：

使用原生react ui组件写一个UI界面：1.输入框输入地图名；2. 点击按钮时打开地图；3. 检查地图是否存在，如果不存在则在界面底部通过红色字体显示警告信息；4. 代码添加到ERU_Sample组件中；

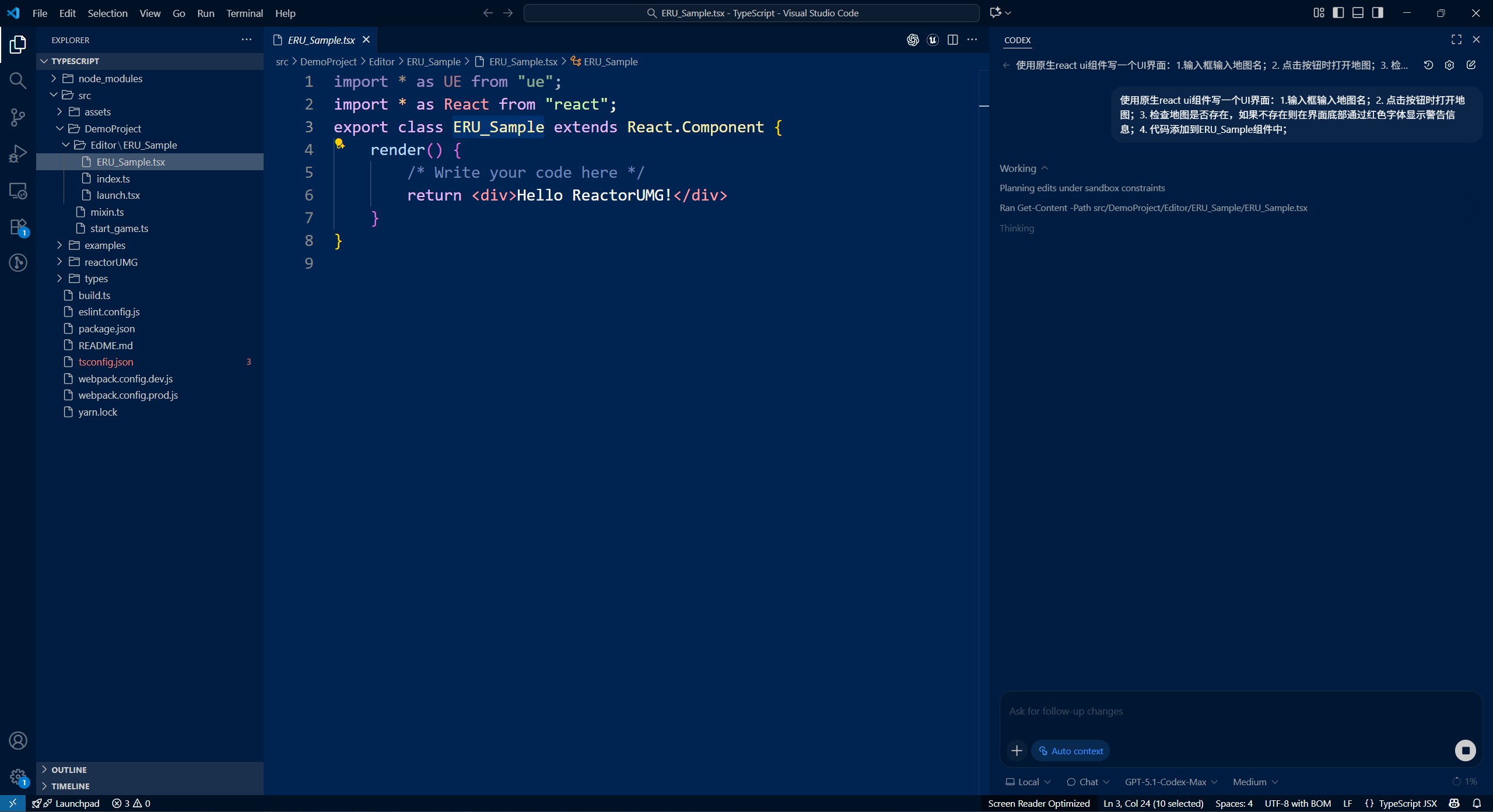

我这里使用GPT Codex插件来完成AI Coding。

生成后的代码如下：

TypeScript
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
import * as UE from "ue";
import * as React from "react";

type State = {
    mapName: string;
    warning: string;
};

export class ERU_Sample extends React.Component<{}, State> {
    state: State = {
        mapName: "",
        warning: "",
    };

    private handleInputChange = (event: React.ChangeEvent<HTMLInputElement>) => {
        this.setState({ mapName: event.target.value, warning: "" });
    };

    private handleOpenMap = () => {
        const mapName = this.state.mapName.trim();
        if (!mapName) {
            this.setState({ warning: "Please enter a map name" });
            return;
        }

        // Assume maps are under /Game/Maps and share the same name as the input
        const mapPath = `/Game/Maps/${mapName}.${mapName}`;
        const exist = UE.EditorAssetLibrary.DoAssetsExist(mapPath);

        if (!exist) {
            this.setState({ warning: `Map "${mapName}" does not exist` });
            return;
        }

        this.setState({ warning: "" });
        UE.EditorLoadingAndSavingUtils.LoadMap(mapPath);
    };

    render() {
        const { mapName, warning } = this.state;

        return (
            <div style={{ display: "flex", flexDirection: "column", gap: 8, width: 320 }}>
                <label style={{ display: "flex", flexDirection: "column", gap: 4 }}>
                    <span>Map name</span>
                    <input
                        type="text"
                        value={mapName}
                        onChange={this.handleInputChange}
                        placeholder="Example: ExampleMap"
                        style={{ padding: 6, fontSize: 14 }}
                    />
                </label>

                <button
                    onClick={this.handleOpenMap}
                    style={{ padding: "6px 10px", fontSize: 14, cursor: "pointer" }}
                >
                    Open map
                </button>

                {warning && (
                    <div style={{ color: "red", marginTop: 4 }}>
                        {warning}
                    </div>
                )}
            </div>
        );
    }
}

我们注意到生成的代码对UE API的调用还不准确，需要我们手动更正一下。

TypeScript
1
2
3
4
5
6
7
8
9
-        const mapPath = `/Game/Maps/${mapName}.${mapName}`;
-        const exist = UE.EditorAssetLibrary.DoAssetsExist(mapPath);
+       // 改成editor only调用并调整输入参数
+       const mapPath = UE.NewArray(UE.BuiltinString);
+       mapPath.Add(`/Game/Maps/${mapName}.${mapName}`);
+       const exist = UE.EditorAssetLibrary.DoAssetsExist_EditorOnly(mapPath);

-       UE.EditorLoadingAndSavingUtils.LoadMap(mapPath);
+       UE.EditorLoadingAndSavingUtils.LoadMap_EditorOnly(`/Game/Maps/${mapName}.${mapName}`);

LLM输出质量

我们会在教程与示例中讲解如何提高LLM的生成质量。核心思想就是让LLM学习UE API的内容。

预览和运行

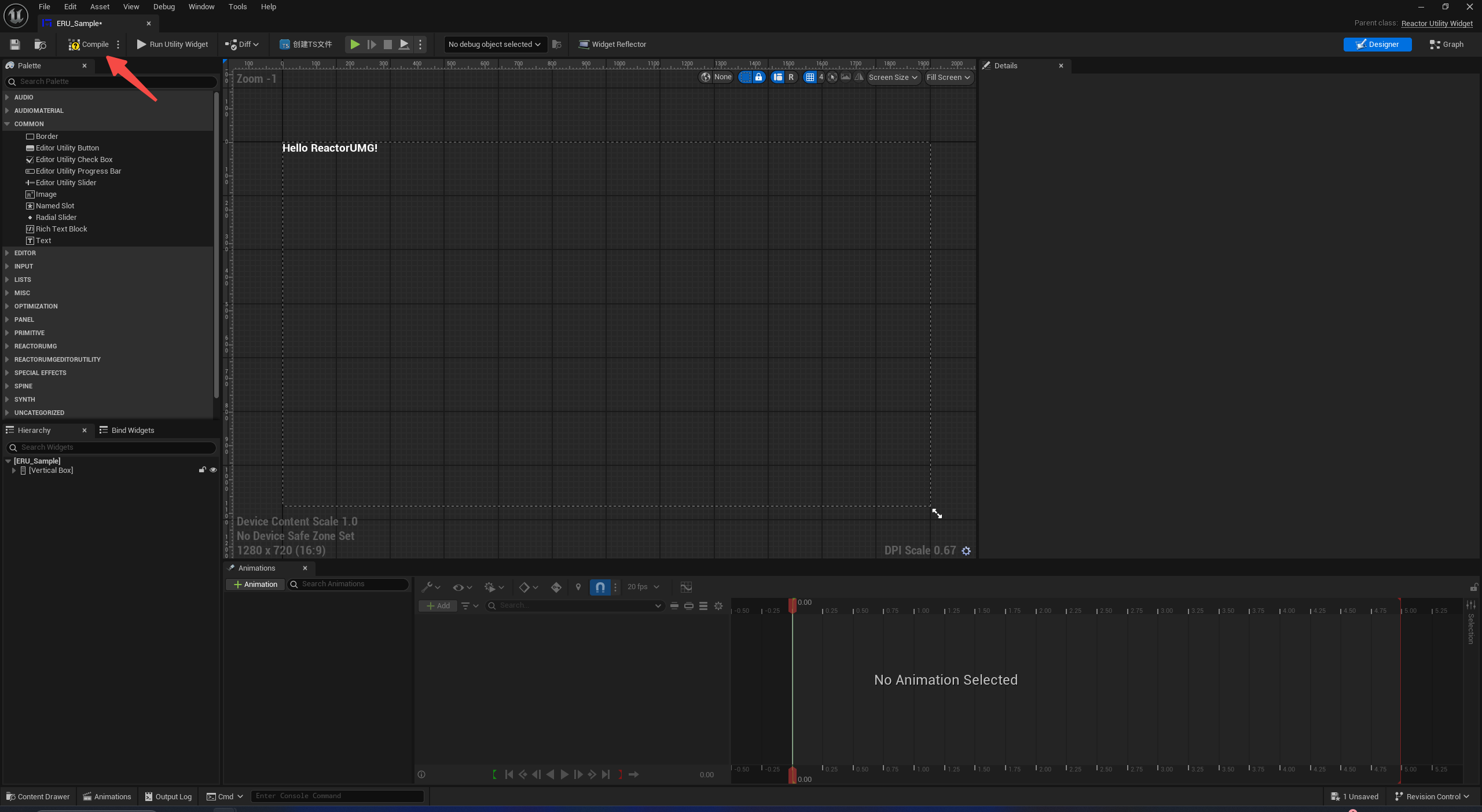

插件会监控文件变化，当我们修改完脚本后，能够在UI编辑器中看到Compile按钮状态为提示编译状态，如下图所示：

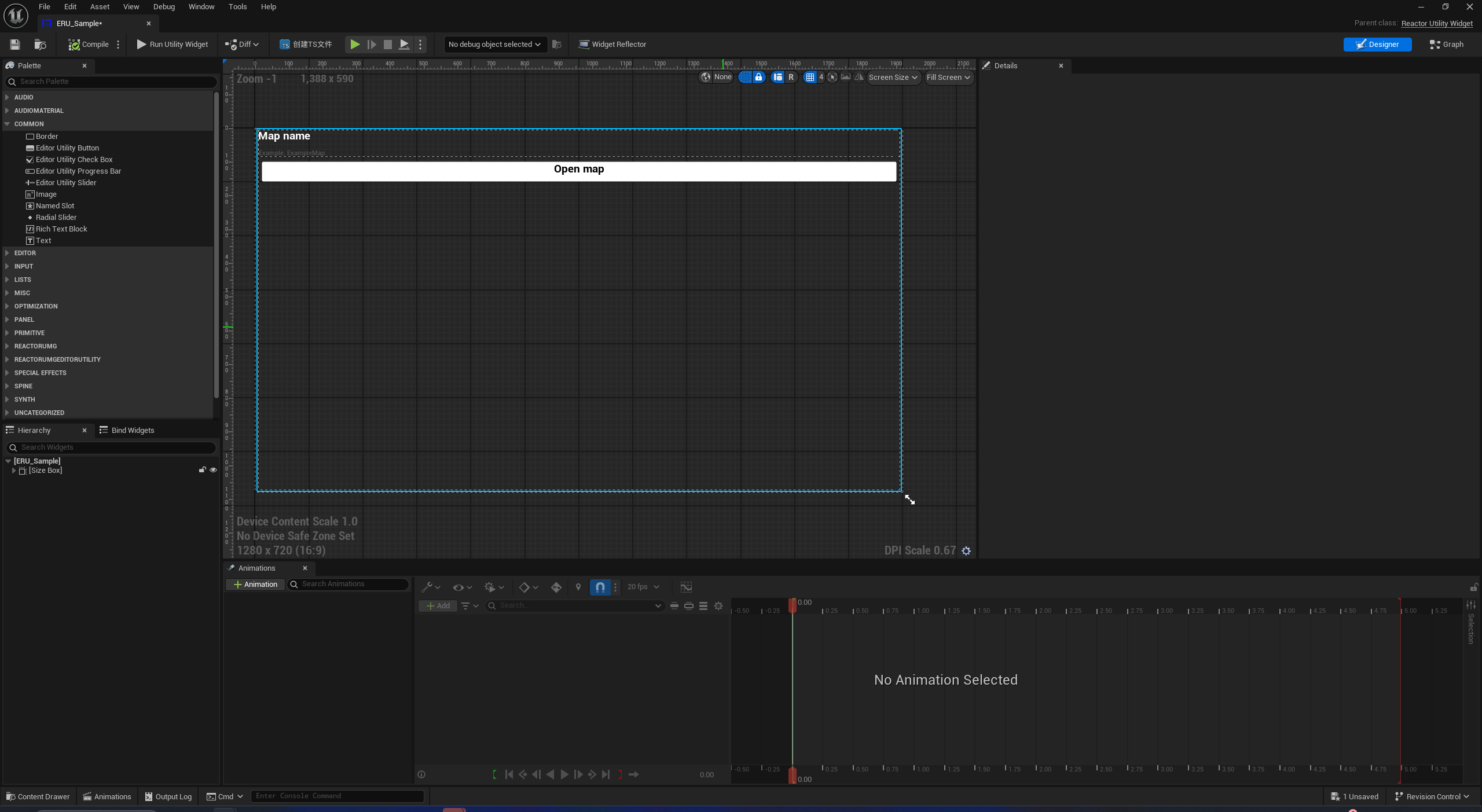

点击编译，编译完成后可以看到静态布局界面：

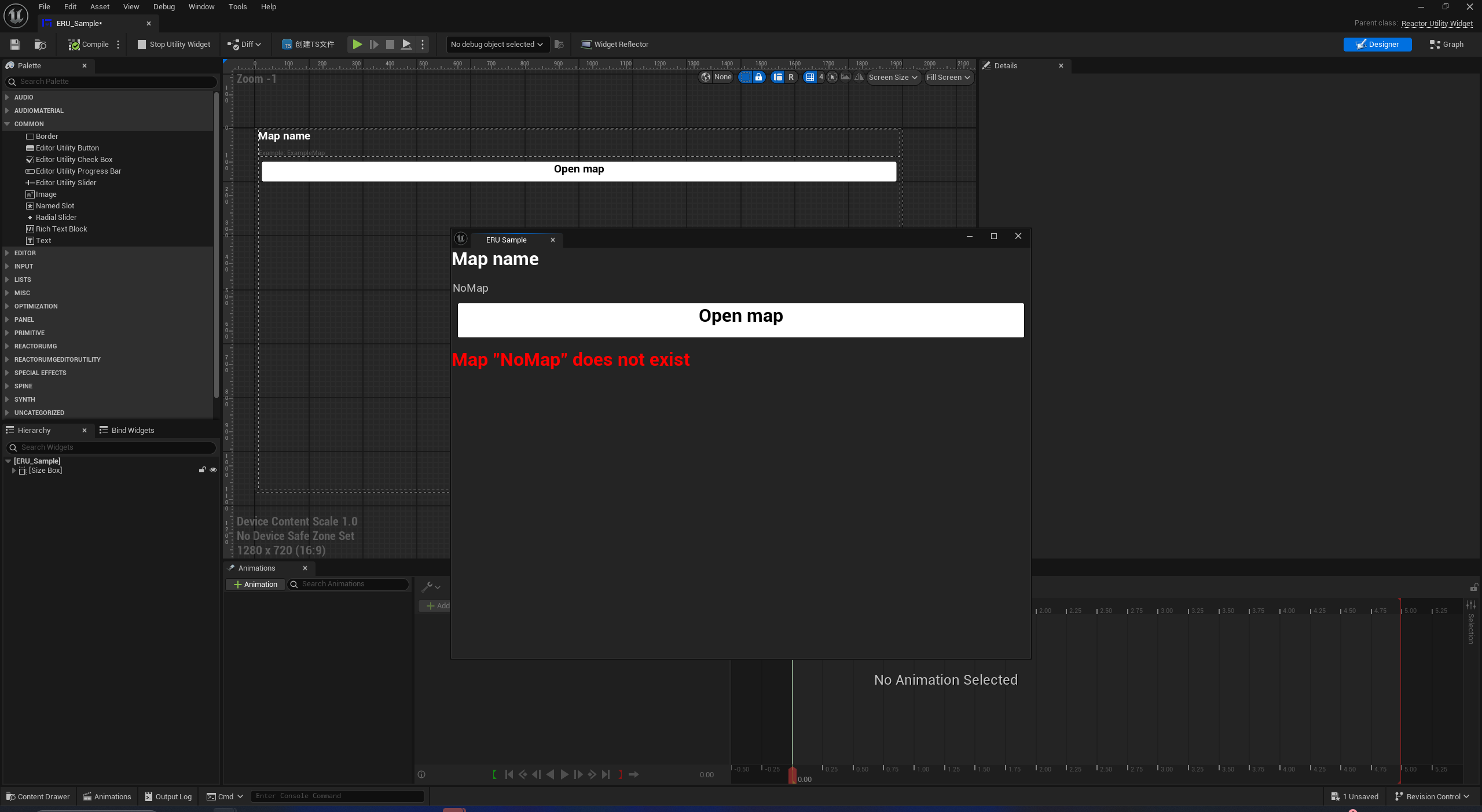

点击Run Utility Widget运行编辑器UI，并测试功能：

动态更新：当我们修改UI界面后，可以点击Compile按钮重新动态加载页面；例如，我们将ERU_Sample的按钮文字颜色改成蓝色，如下图所示。

创建游戏UI

接下来，我们将演示如何创建游戏UI，以及如何添加到游戏中。

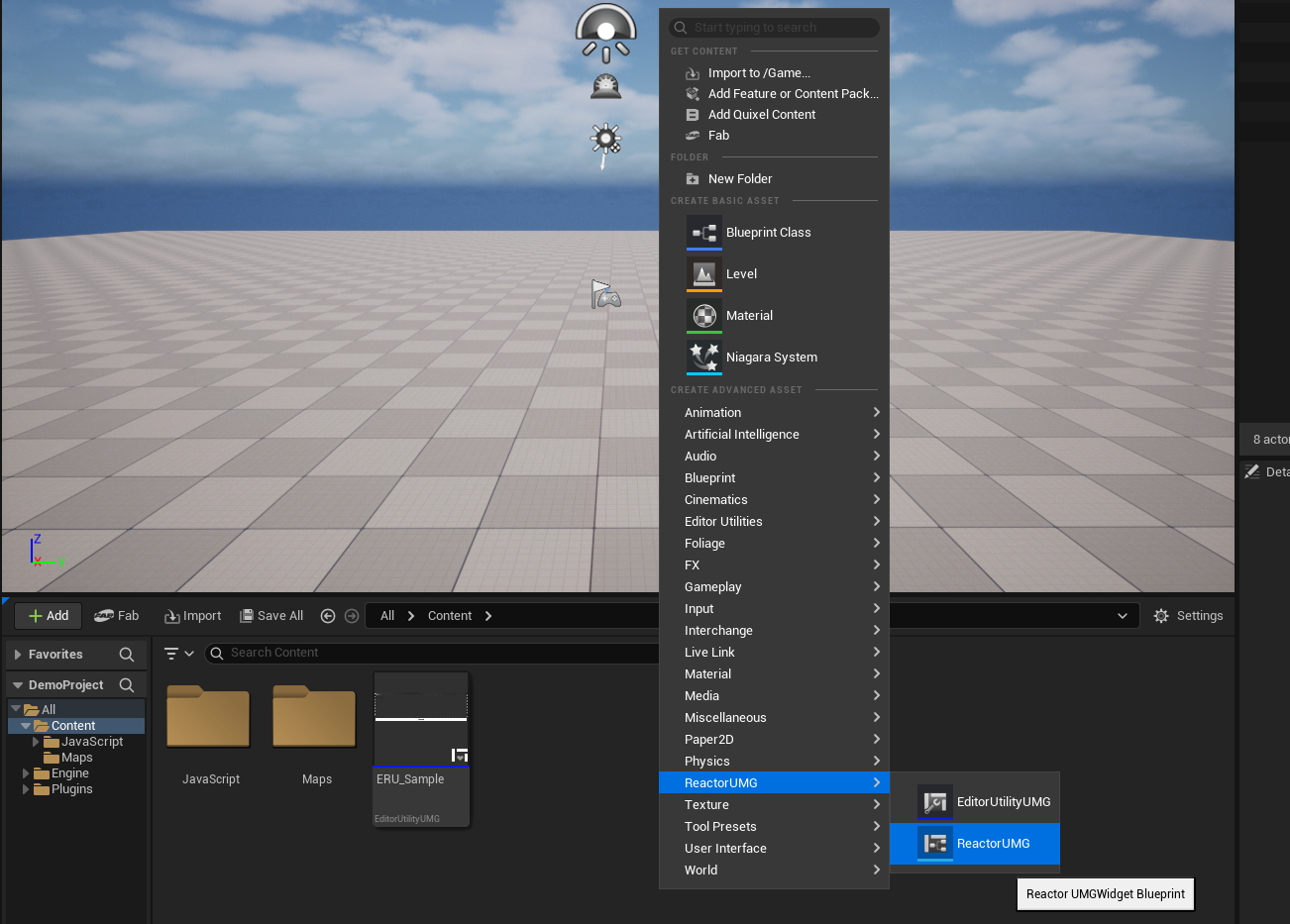

首先右键点击内容浏览器，选中ReactorUMG->ReactorUMG类型资产，并且重命名为RU_Sample，打开UI编辑器，使用AI Coding实现一个登录界面。

游戏UI目录

游戏UI的所有脚本文件放置在ProjectDir/TypeScript/src/RU_Sample目录下。

生成的登录界面代码：RU_Sample.tsx

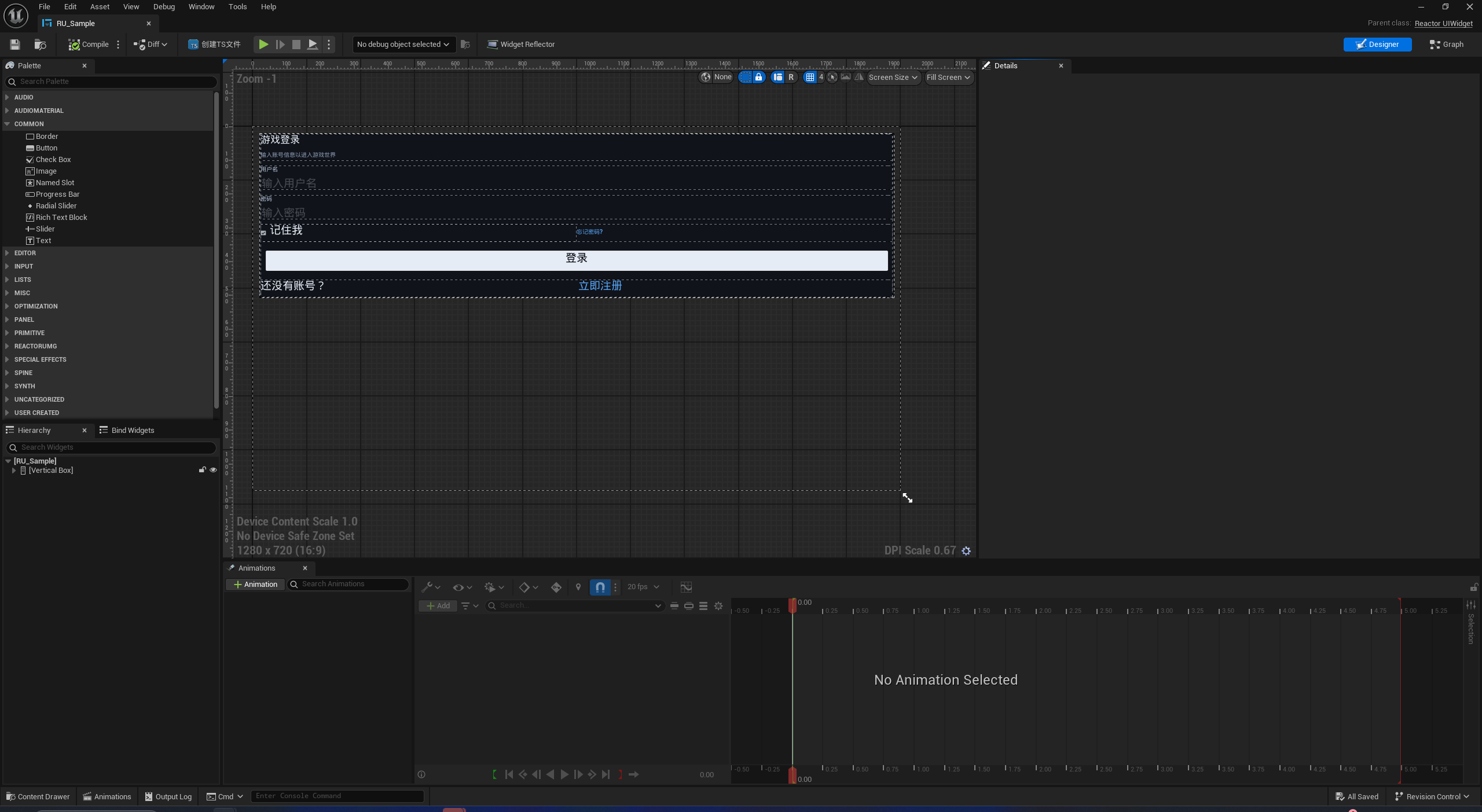

编辑器中的预览结果如下所示：

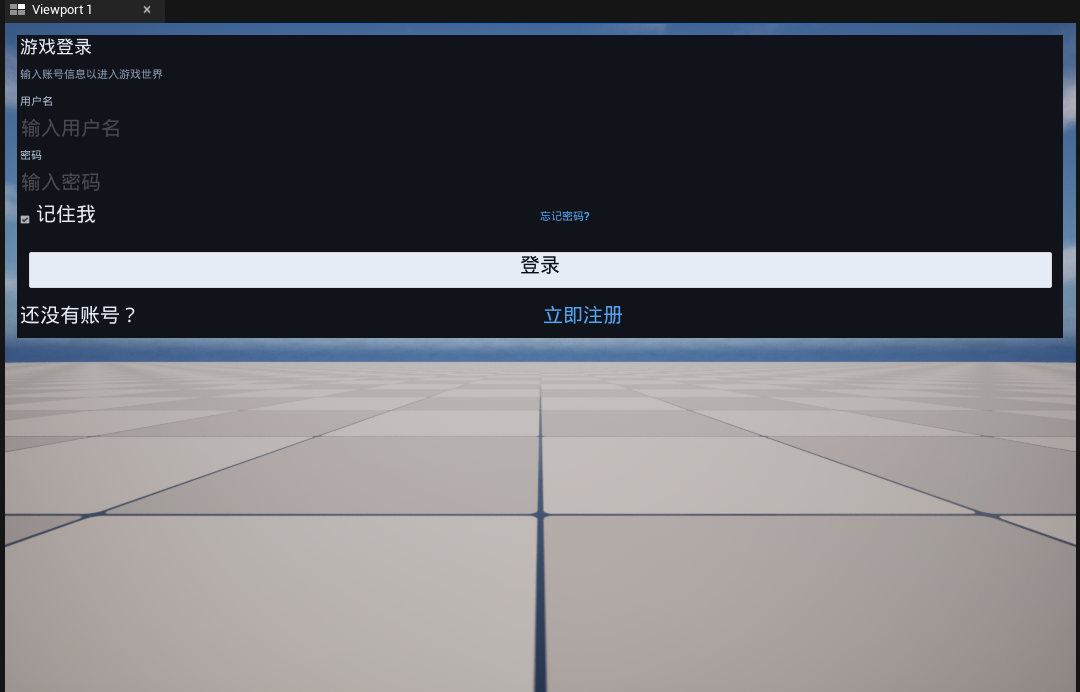

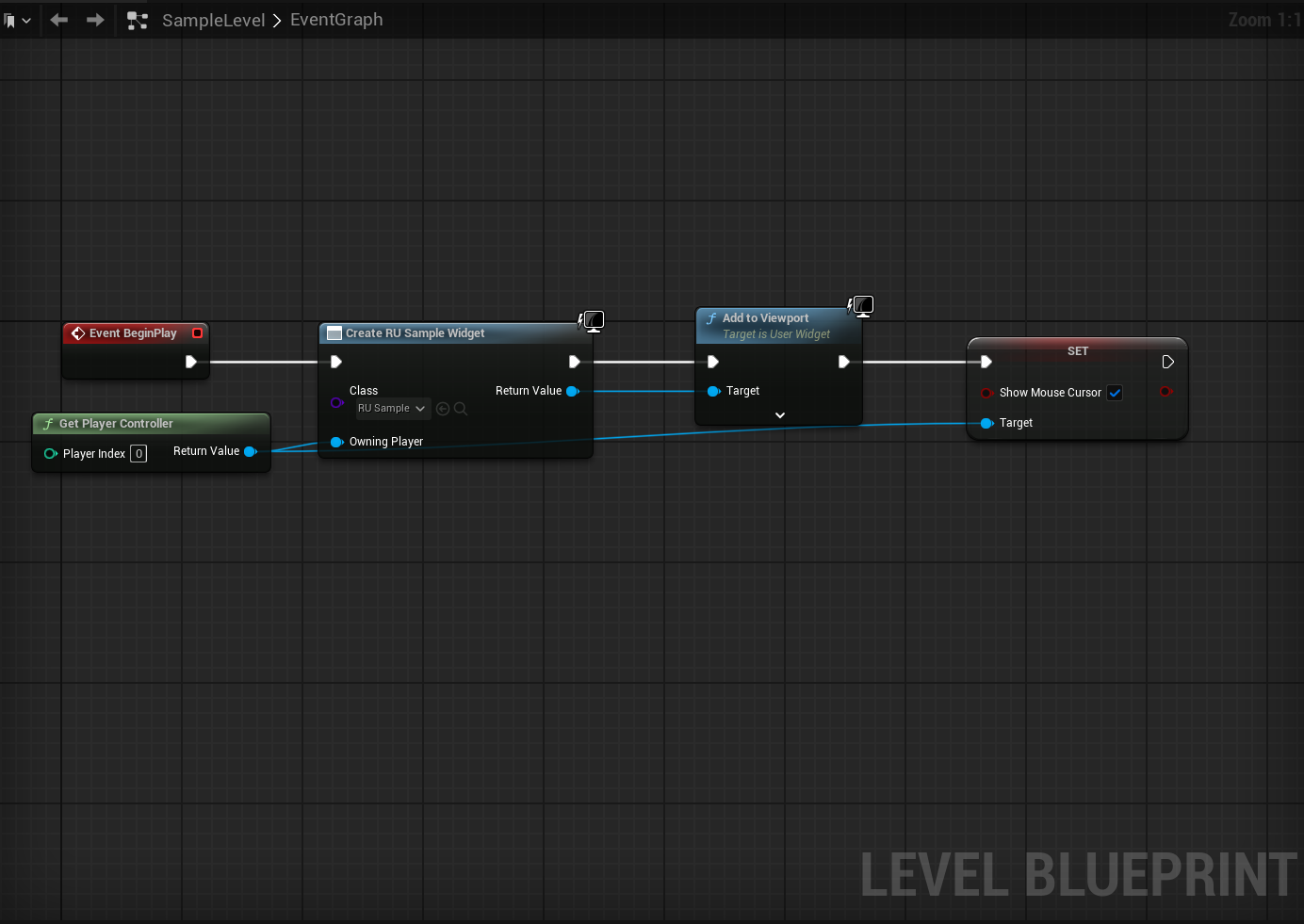

实例中我们在关卡蓝图中创建游戏UI Widget（用法与UserWidget一致，使用内置的CreateWidget蓝图库函数）并且添加到视口。

脚本打包

  1. 添加Content/JavaScript到Non-Asset Directory（系统自动完成）。
  2. 使用webpack进行混淆打包；

目录解读

为了更好地使用插件，了解插件给整个项目带来的变化是必要的，尤其是文件目录这一部分。下面是示例工程的代码目录结构：

Text Only
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
MyProject/
├─ Content/                         # UE 资源目录
│  └─ JavaScript/                   # JS运行脚本所在目录
├─ Plugins/
│  └─ ReactorUMG/                   # ReactorUMG 插件
│     ├─ Scripts/
│     │  ├─ Project/                # 项目模板
│     │  └─ System/JavaScript/      # 系统脚本
│     └─ Source/                    # 插件C++源码
├─ TypeScript/                      # React+TS 项目主目录, 由插件自动生成
│  ├─ src/
│  │  ├─ MyProject/                 #
│  |  |  ├─ Editor/                 # 存放所有编辑器UI
│  |  |  |  └─ ERU_Sample/          # 编辑器UI资产对应的脚本目录
│  |  |  |      ├─ index.tsx        # 默认导出模块声明
│  |  |  |      ├─ launch.tsx       # UI启动脚本
│  |  |  |      └─ RU_Test.tsx      # 实际UI运行脚本
│  |  │  └─ RU_Test/                # 游戏UI资产对应的脚本目录
│  |  |     ├─ index.tsx            # 默认导出模块声明
│  |  |     ├─ launch.tsx           # UI启动脚本
│  |  |     └─ RU_Test.tsx          # 实际UI运行脚本
│  │  ├─ reactorUMG/                # ReactorUMG 框架
│  │  └─ types/                     # Puerts/UE 类型声明
│  ├─ node_modules/                 # 依赖库
│  ├─ tsconfig.json                 # TS配置信息
│  └─ package.json                  # 项目配置
└─ MyProject.uproject
  • Content/JavaScript：此目录下包含系统脚本+UI脚本，Puerts系统会在此目录下的查找并运行JS脚本。TS脚本TypeScript/src/MyProject/Editor/ERU_Sample/RU_Test.tsx经过tsc编译后会放置到Content/JavaScript/src/MyProject/Editor/ERU_Sample/RU_Test.js路径下。
  • TypeScript/src/MyProject/Editor/ERU_Sample/launch.tsx：资产ERU_Sample对应的UI启动脚本，由系统生成切勿改动，否则影响正常运行。
  • 资产ERU_Sample相关的UI程序推荐统一放置在TypeScript/src/MyProject/Editor/ERU_Sample目录下，公共组件可以抽离出来，相关实践将在教程与示例中进行详细介绍。
  • 编辑器UI放置在TypeScript/src/MyProject/Editor/，而游戏UI直接放置在TypeScript/src/MyProject/目录。这样做的目的是将编辑器UI抽离出来，方便在打包时将其排除掉。

原理介绍

我们将从两个方面介绍插件的运行原理：

  1. 插件的实现架构是什么？
  2. 如何将React UI转换成UMG Widget，脚本的执行过程是什么？

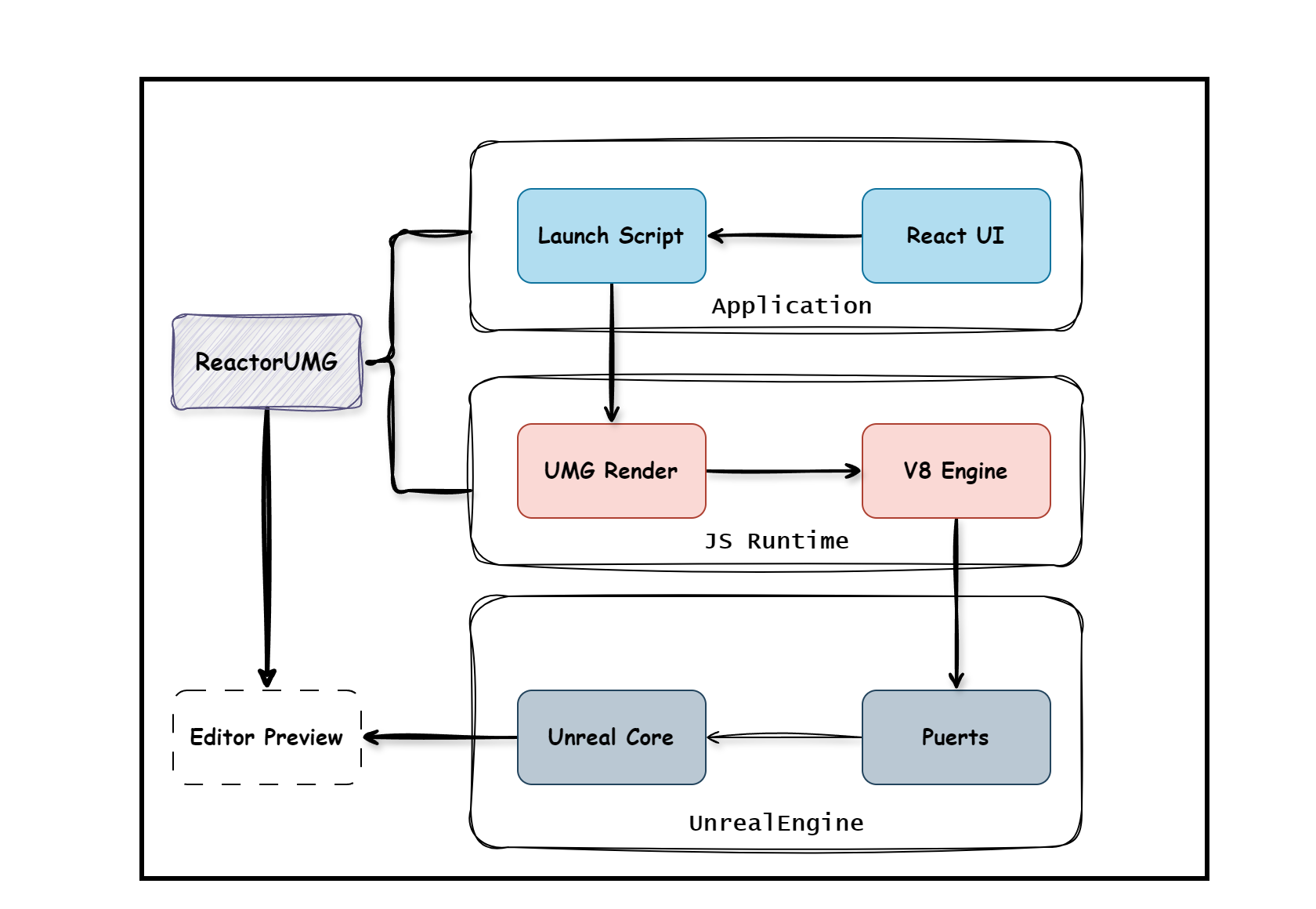

  • 如图所示，系统从上到下分为三层：应用层(Application)、JS运行层(JS Runtime)、UE层(UnrealEngine)。
  • 系统以Puerts提供的JS调用UE引擎接口的功能为核心基础，在JS脚本层面开发了UMG Render，UMG Render基于react reconciler库实现自定义的react-dom渲染流程，主要负责将React组件翻译成UE UMGWidget，并完成CSS样式、容器布局等内容的适配。
  • 应用层面，用户编写的React UI组件会统一在入口脚本Launch Script中将其以react node的参数形式传递到UMG Render中完成UI渲染。

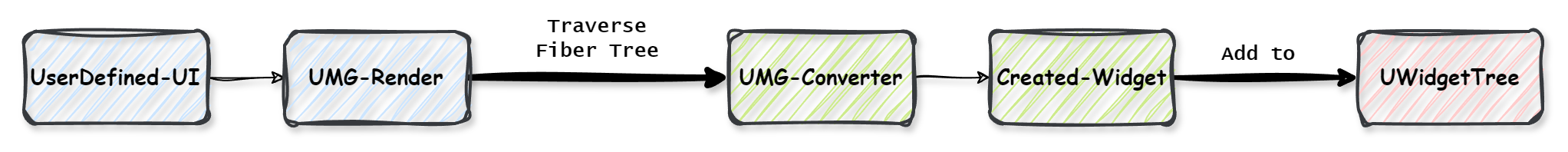

执行过程可以简化为从用户自定义UIUserDefined-UI出发，在UMG-Render中遍历react firber树，并且通过UMG-Converter将react节点转换成UMG组件Created-Widget，最后将UMG组件按照firber树的遍历顺序重建出用于UMG Widget渲染的WidgetTree，过程如下图所示。
